  MOS管8205 N溝道場效應管 8205 貼片MOSFET

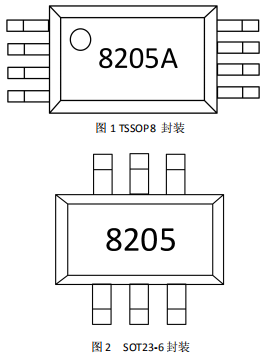

  N溝道場效應管 8205的引腳圖：









  N溝道場效應管 8205的描述：

          8205是共漏極N溝道增強型場效應管。具有快速開關，超低導通電阻和高性價比的特點。該器件適用于電池保護或低壓開關的電路。







  N溝道場效應管 8205的應用領域：

  • 鋰電池充電保護

  • 電源管理

  • 便攜式設備

  • 負載開關








  N溝道場效應管 8205的特點：

  • R_DS(ON)≤28mΩ@V_GS=4.5V

  • 超低門電荷(電荷 23nC)

  • 低反向傳輸電容(CRSS=典型150pF)

  • 快速切換功能

  • 提高 dv/dt 能力，高耐用性

  • 低導通電阻

  • 低驅動電流

  • 低柵極電壓 2.5V

  • V_DS=20V

  • I_D=6A@V_GS=4.5V








  N溝道場效應管 8205的極限值：

  參數	符號	數值	單位
  漏源電壓	VDSS	20	V
  柵源電壓	VGSS	±12
  漏極電流-連續(注2)	ID	6	A
  漏極電流-脈沖(注2)	IDM	20
  功耗（TSSOP8）(Ta=25℃)（注3）	PD	1	W
  功耗（SOT23-6）(Ta=25℃)（注3）		1.14
  熱阻，結到環境(TSSOP8)(注2)	θJA	125	℃/W
  熱阻，結到環境(SOT23-6)(注2)		110
  結溫	TJ	+150	℃
  存儲溫度	TSTG	-55~+150

  注：

  1、極限參數是指那些超過該值可能永久損壞設備的值。極限參數僅為壓力額定值，并不暗示功能性器件操作。

  2、脈沖測試：脈沖寬度≤300μs，占空比≤2%。

  3、脈沖寬度受TJ最大值限制。







  N溝道場效應管 8205的典型參數：

  T_J=25℃，除非另有規定

  參數	符號	最小值	典型值	最大值	單位
  漏源擊穿電壓	BVDSS	20			V
  漏源漏電流	IDSS			1	uA
  柵源漏電流	IGSS			±100	nA
  柵極門限電壓	VGS(TH)	0.5		1.5	V
  漏源導通電阻 VGS=4.5V,ID=6A	RDS(ON)			28	mΩ
  漏源導通電阻 VGS=2.5V,ID=5.2A				42
  輸入電容	CISS		1035		pF
  輸出電容	COSS		320
  反向傳輸電容	CRSS		150
  開啟延遲時間	tD(ON)		30		ns
  開啟上升時間	tR		70
  關閉延遲時間	tD(OFF)		40
  關閉上升時間	tF		65
  柵極總電荷	QG		23		nC
  柵源電荷	QGS		4.5
  柵漏電荷	QGD		7

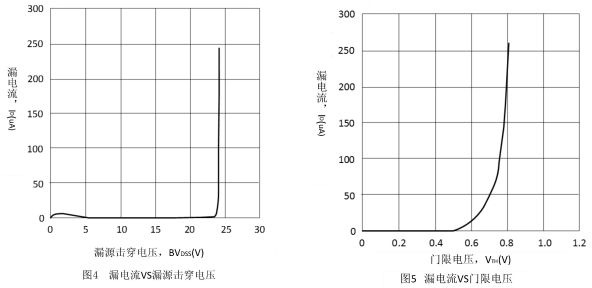

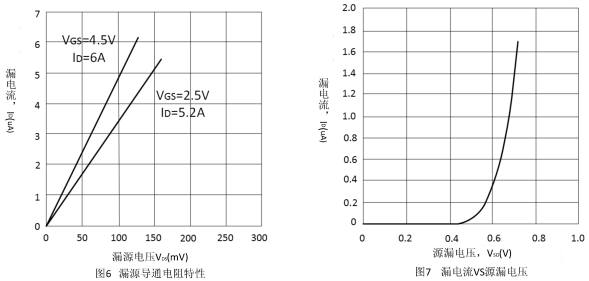

  N溝道場效應管 8205的典型特性曲線：















  ---
