國產可控硅100-8 晶閘管 MCR100-8 SOT-23-3L 貼片可控硅

• 來源：宇芯電子 更新時間：2020-11-04 10:03:38點擊：6次

•


  國產可控硅100-8 晶閘管 MCR100-8 SOT-23-3L 貼片可控硅







  貼片可控硅 MCR100-8的引腳圖：









  貼片可控硅 MCR100-8的應用領域：


          MCR100-8單向可控硅應用于：脈沖點火器、負離子發生器、邏輯電路驅動、彩燈控制器、漏電保護器、吸塵器軟啟動...







  貼片可控硅 MCR100-8的特點：


  • PNPN 四層結構的硅單向器件

  • 門極靈敏觸發

  • P 型對通擴散隔離

  • 臺面玻璃鈍化工藝

  • 背面多層金屬電極

  • 符合 RoHS 規范

  • 封裝形式：SOT-23-3L








  貼片可控硅 MCR100-8的極限參數(T_CASE=25℃)：

  • 斷態重復峰值電壓 V_DRM/V_RRM --------------------------------------------  600/800V

  • 通態均方根電流 I_T(RMS) -----------------------------------------------------  0.8A

  • 通態平均電流 I_T(AV) ---------------------------------------------------------  0.5A

  • 通態不重復浪涌電流 I_TSM --------------------------------------------------  8A

  • 通態電流臨界上升率 dI_T/dt -------------------------------------------------  50A/μs

  • 門極峰值電流 I_GM -----------------------------------------------------------  0.2A

  • 門極峰值功率 P_GM ----------------------------------------------------------  0.5W

  • 門極平均功率 P_G(AV) --------------------------------------------------------  0.1W

  • 存儲溫度 T_STG ---------------------------------------------------------------  -40~+150℃

  • 工作結溫 T_j ------------------------------------------------------------------  -40~+110℃








  貼片可控硅 MCR100-8的電特性：


  符號	參數	最小值	最大值	單位
  IGT	門極觸發電流	10	200	μA
  VGT	門極觸發電壓		0.8	V
  VGD	門極不觸發電壓	0.2
  IH	維持電流		3	mA
  IL	擎住電流		4
  dVD/dt	斷態電壓臨界上升率	10		V/μs
  VTM	通態壓降		1.5	V

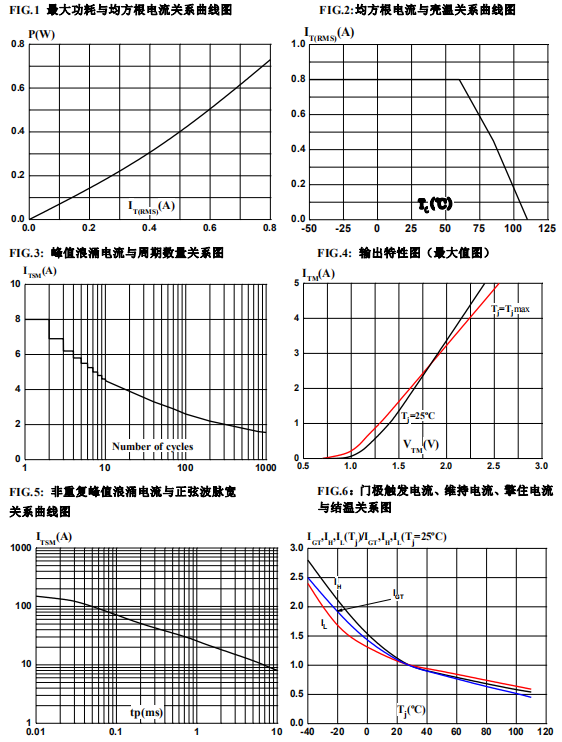

  貼片可控硅 MCR100-8的參數特性曲線：









  ---
