  四傳輸門 CD4066 引腳圖 四雙向模擬開關







  四傳輸門 CD4066的描述：

          CD4066 是四雙向模擬開關，主要用作模擬或數字信號的多路傳輸,具有比較低的導通阻抗,導通阻抗在整個輸入信號范圍內基本不變。CD4066 由四個相互獨立的雙向開關組成，每個開關有一個控制信號，開關中的 p 和 n 器件在控制信號作用下同時開關。這種結構消除了開關晶體管閾值電壓隨輸入信號的變化，因此在整個工作信號范圍內導通阻抗比較低。與單通道開關相比，具有輸入信號峰值電壓范圍等于電源電壓以及在輸入信號范圍內導通阻抗比較穩定等優點。當模擬開關的電源電壓采用雙電源時，例如=+5V, =-5V（均對地 0V 而言），則輸入電壓對稱于 0V 的正、負信號電壓（+5V ~ -5V）均能傳輸。這時要求控制信號 C=“1”為+5V，C=“0”為-5V，否則只能傳輸正極性的信號電壓。







  四傳輸門 CD4066的應用：

  • 低靜態功耗

  • 高關態阻抗

  • 極低的漏電流

  • 通道間無串?dāng)_

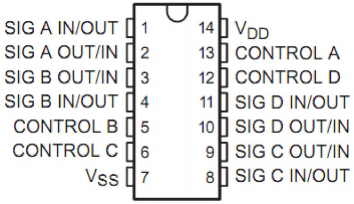

  四傳輸門 CD4066的管腳排列圖：

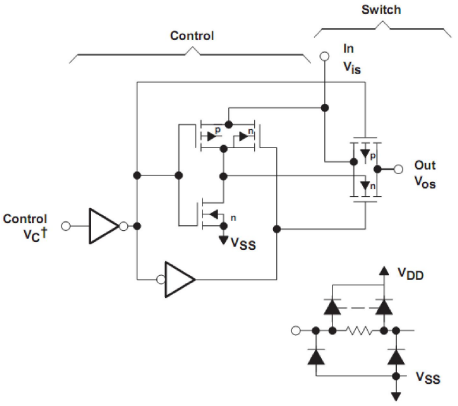

  四傳輸門 CD4066的邏輯圖：









  四傳輸門 CD4066的極限值：

  • 電源電壓范圍：-0.5V~18V

  • 輸入電壓范圍：-0.5V~VDD+0.5V

  • 存儲溫度范圍：-65℃~150℃

  • 焊接溫度(10秒)：260℃

  • 功耗(DIP-14)：700mW

  • 功耗(SOP-14)：500mW

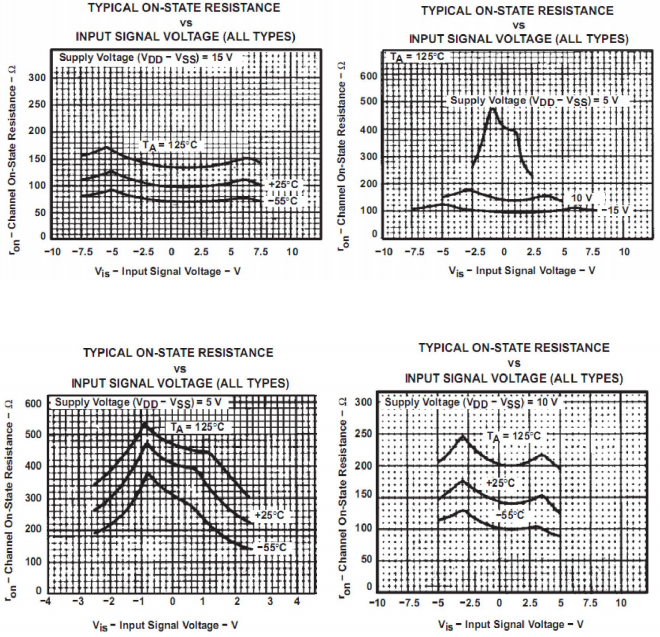

  四傳輸門 CD4066的典型參數特性：









  ---
