  高結溫可控硅 BT169 TO-92 小電流單向可控硅








  高結溫可控硅 BT169的特點：

  • PNPN 四層結構的硅單向器件

  • 門極靈敏觸發

  • P 型對通擴散隔離

  • 臺面玻璃鈍化工藝

  • 背面多層金屬電極

  • 符合 RoHS 規范

  • 封裝外形：TO-92








  高結溫可控硅 BT169的引腳圖：









  高結溫可控硅 BT169的應用領域：

     BT169可控硅應用于：脈沖點火器、負離子發生器、邏輯電路驅動、彩燈控制器、漏電保護器、吸塵器軟啟動等。








  高結溫可控硅 BT169的極限值(T_CASE=25℃)：

  符號	參數	數值	單位
  VDRM/VRRM	斷態重復峰值電壓	600/800	V
  IT(AV)	通態平均電流	0.5	A
  IT(RMS)	通態均方根電流	0.8
  ITSM	通態不重復浪涌電流	8
  I2t	I2t 值	0.32	A2s
  dIT/dt	通態電流臨界上升率	50	A/μs
  IGM	門極峰值電流	0.2	A
  PGM	門極峰值功率	0.5	W
  PG(AV)	門極平均功率	0.1
  TSTG	存儲溫度	-40~+150	℃
  Tj	工作結溫	-40~+110







  高結溫可控硅 BT169的電特性：

  符號	參數	最小值	典型值	最大值	單位
  IGT	門極觸發電流	10		200	μA
  VGT	門極觸發電壓			0.8	V
  VGD	門極不觸發電壓	0.2
  IH	維持電流			3	mA
  IL	擎住電流			4
  dVD/dt	斷態電壓臨界上升率	10			V/μs
  VTM	通態壓降			1.5	V
  IDRM/IRRM	斷態重復峰值電流 VD=VDRM/VRRM,Tj=25℃			5	μA
  	斷態重復峰值電流 VD=VDRM/VRRM,Tj=110℃			100

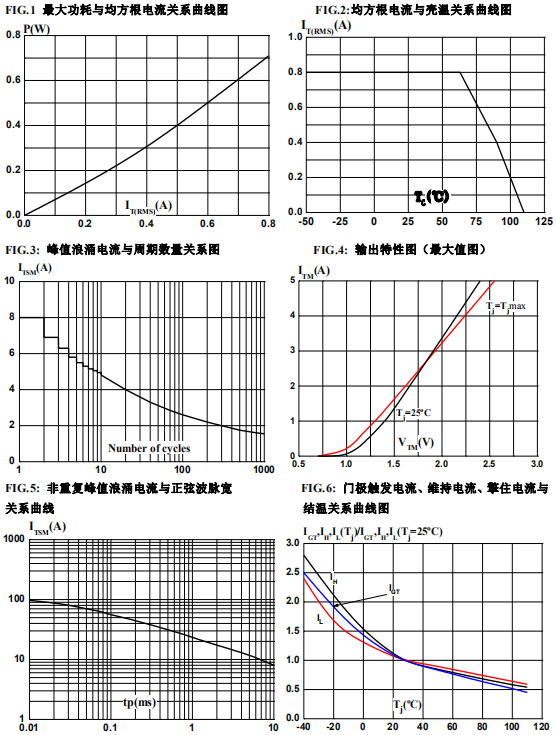

  高結溫可控硅 BT169的參數特性曲線：

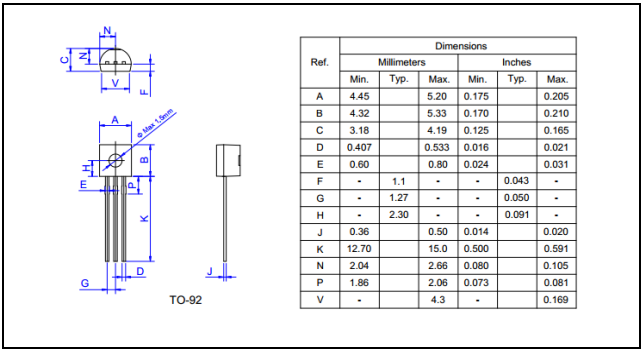

  高結溫可控硅 BT169的封裝外形尺寸：












  ---
