塑封可控硅 T1235 TO-220F 高結溫可控硅

• 來源：宇芯電子 更新時間：2020-05-22 10:10:05點擊：6次

•


  塑封可控硅 T1235 TO-220F 高結溫可控硅







  塑封可控硅 T1235的引腳圖：









  塑封可控硅 T1235的應用：

          加熱控制器、馬達調速控制器、麻將機、攪拌機、直發器、面包機等家用電器







  塑封可控硅 T1235的特點：

  • NPNPN 五層結構的硅雙向器件

  • P 型對通擴散隔離

  • 臺面玻璃鈍化工藝

  • 背面多層金屬電極

  • 工作結溫高，換向能力強

  • 高電壓變化率 dV/dt

  • 大電流變化率 dI/dt

  • 符合 RoHS 規范

  • 封裝形式：TO-220F








  塑封可控硅 T1235的極限值：

  符號	參數	數值	單位
  VDRM/VRRM	斷態重復峰值電壓	600/800	V
  IT(RMS)	通態均方根電流	12	A
  ITSM	通態不重復浪涌電流	120
  I2t	I2t 值	78	A2s
  dIT/dt	通態電流臨界上升率	50	A/μs
  IGM	門極峰值電流	4	A
  PG(AV)	門極平均功率	1	W
  TSTG	存儲溫度	-40~+150	℃
  Tj	工作結溫	-40~+125







  塑封可控硅 T1235的電特性：

  符號	參數	數值	單位
  IGT	門極觸發電流	≤35	mA
  VGT	門極觸發電壓	≤1.3	V
  VGD	門極不觸發電壓	≥0.2
  IH	維持電流	≤35	mA
  IL	擎住電流 I-III	≤50
  	擎住電流 II	≤60
  dVD/dt	斷態電壓臨界上升率	≥500	V/μs
  VTM	通態壓降	≤1.55	V
  IDRM/IRRM	斷態重復峰值電流 VD=VDRM/VRRM,Tj=25℃	≤5	μA
  	斷態重復峰值電流 VD=VDRM/VRRM,Tj=125℃	≤1	mA







  塑封可控硅 T1235的熱阻：

  符號	參數	數值	單位
  Rth(j-c)	結到管殼的熱阻(A-C)	2.3	℃/W
  Rth(j-a)	結到環境的熱阻	60

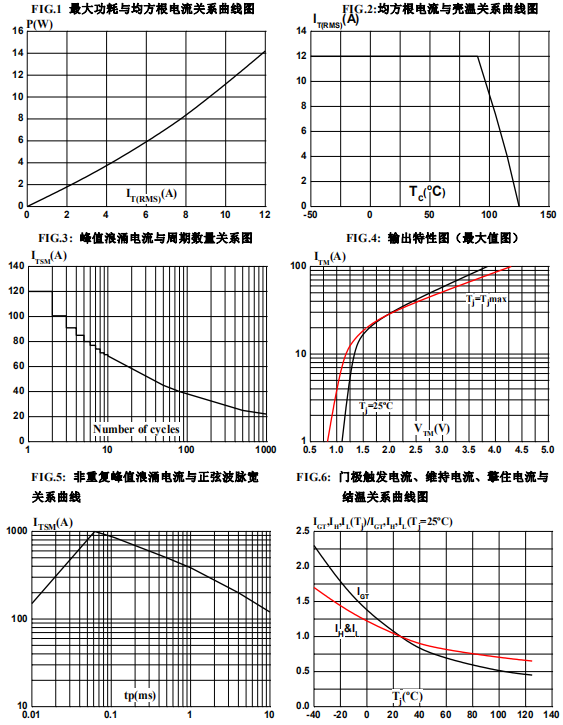

  塑封可控硅 T1235的參數特性曲線：









  ---
