  穩壓器電路 LC78L05 穩壓器 78L05







  一、穩壓器 78L05的描述：

          78L05是一顆三端穩壓電源調整器，能被用作齊納二極管/電阻器組合替換。它提供二個數量級的有效的產品改善阻抗，低靜態電流。這些特性使穩壓器可以給本機或板卡穩壓提供一個很好的解決噪聲干擾問題的方案。78L05提供一個極好計算機主板立體聲電源解決方案。

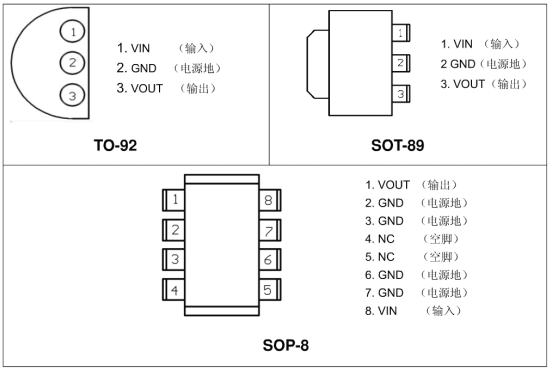

  二、穩壓器 78L05的腳位圖：














  三、穩壓器 78L05的特點：

  • 輸出電流可達100mA

  • 輸出電壓5V

  • 輸出精度可達±4%

  • 簡單的外圍電路

  • 靜電防護ESD可達2.7KV







  四、穩壓器 78L05的應用：

  • 網絡產品

  • DVD-ROM、CD-ROM

  • 聲卡和電腦主板

  • 線性穩壓源

  • 控制器








  五、穩壓器 78L05的最大額定值：

  參數	符號	數值	單位
  功耗	P	0.75	W
  輸入電壓	VIN	18	V
  封裝熱阻抗	θJA	150(TO-92)	℃/W
  烙鐵焊接溫度(10秒)	TLEAD	260	℃
  工作溫度范圍	TJ	0~+125
  存儲溫度范圍	TSTG	-65~+150
  靜電防護	VESD	2.7	KV

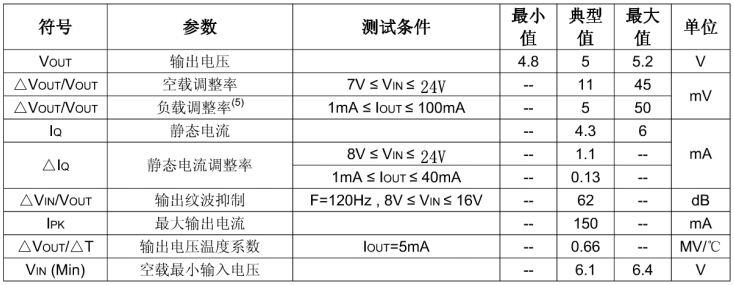

  六、穩壓器 78L05的電性能：

  VIN=10V;IOUT=10mA;CIN=0.33μF;COUT=0.1μF;TJ=25℃有特殊說明的除外。







  七、穩壓器 78L05的封裝外形尺寸：

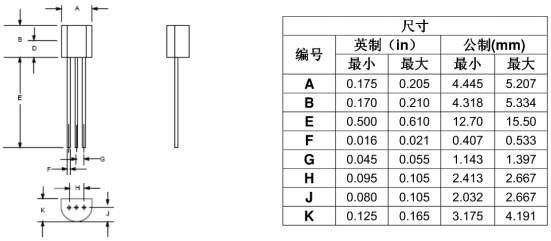

  TO-92：

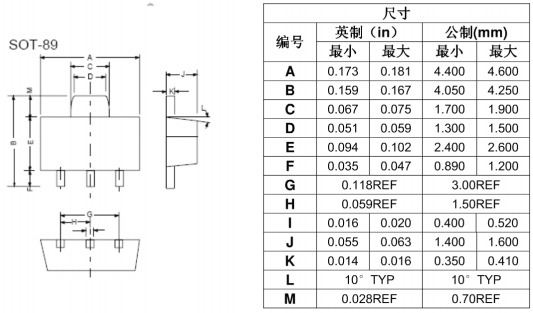

  SOT-89：

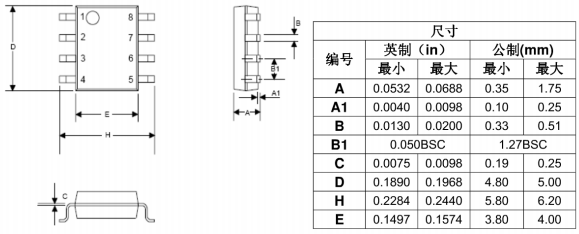

  SOP-8：









  ---
