  30V低壓運放芯片LM358 雙路運放電路







  一、LM358的描述：

          LM358內部包括有兩個獨立的、高增益、內部頻率補償?shù)碾p運算放大器，適合于電源電壓范圍很寬的單電源使用，也適用于雙電源工作模式，在推薦的工作條件下，電源電流與電源電壓無關。它的使用范圍包括傳感放大器、直流增益模組，音頻放大器、工業(yè)控制、DC增益部件和其他所有可用單電源供電的使用運算放大器的場合。







  二、LM358的特點：

  • 工內置頻率補償回路

  • 直流電壓增益高(約 100dB)

  • 單位增益頻帶寬(約 1MHz)

  • 電源電壓范圍寬：單電源(3~32V)、雙電源(±1.5~±16V)

  • 低功耗電流 0.5mA，適合于電池供電

  • 低輸入偏置電流 45nA

  • 低輸入失調電壓 2mV

  • 共模輸入電壓范圍寬，接近地電平

  • 差模輸入電壓范圍寬，等于電源電壓范圍

  • 輸出電壓擺幅大（0 至 Vcc-1.5V)

  • 封裝形式：DIP8、SOP8

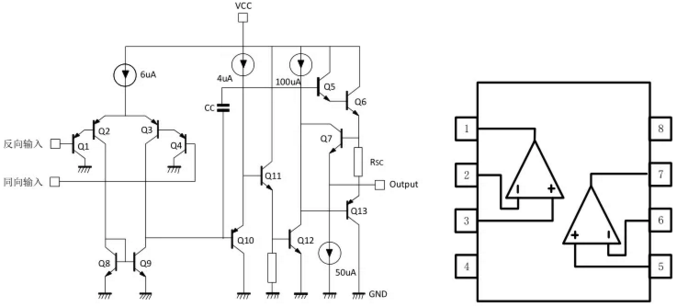

  三、LM358的內部原理圖：

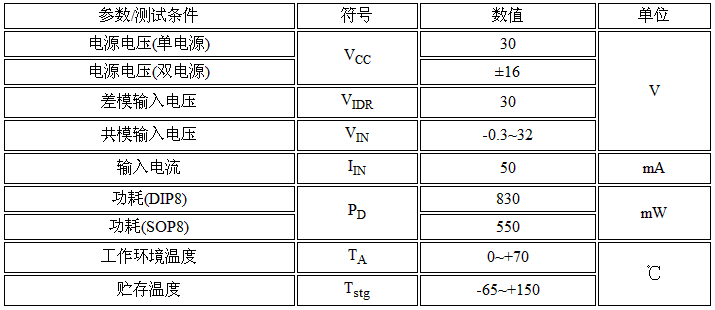

  四、LM358的極限參數(shù)：

  除非有特殊要求，T_A=25℃

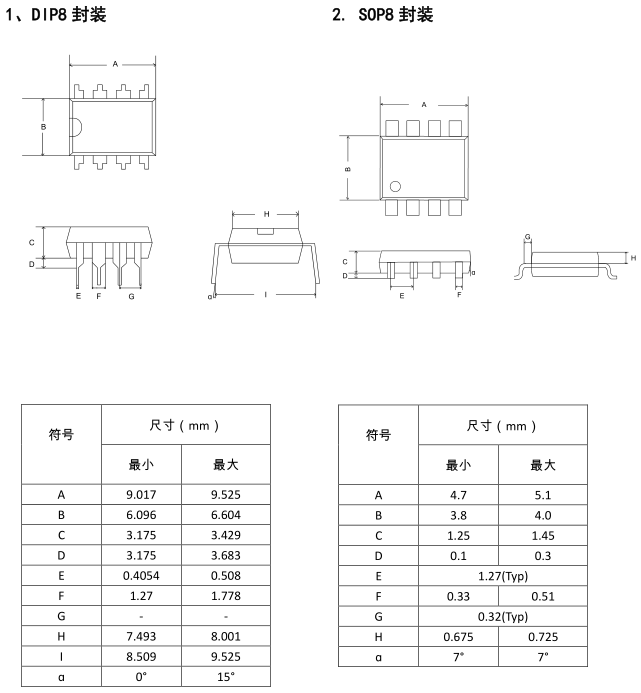

  五、LM358的封裝外形尺寸：









  ---
