  T1635 16A三象限雙向可控硅中文規格書







  一、T1635的特點：

  • NPNPN 五層結構的硅雙向器件

  • P 型對通擴散隔離

  • 臺面玻璃鈍化工藝

  • 背面多層金屬電極

  • 工作結溫高，換向能力強

  • 高電壓變化率 dV/dt

  • 大電流變化率 dI/dt

  • 符合 RoHS 規范

  • 封裝形式：TO-220A、TO-220F、TO-263








  二、T1635的腳位圖：











  三、T1635的應用：

  • 加熱控制器

  • 馬達調速控制器

  • 麻將機

  • 攪拌機

  • 直發器

  • 面包機等家用電器








  四、T1635的極限值(T_CASE=25℃)：

  符號	參數	數值	單位
  VDRM/VRRM	斷態重復峰值電壓	600/800	V
  IT(RMS)	通態均方根電流	16	A
  ITSM	通態不重復浪涌電流	160
  I2t	I2t 值	144	A2s
  dIT/dt	通態電流臨界上升率	50	A/μs
  IGM	門極峰值電流	4	A
  PG(AV)	門極平均功率	1	W
  TSTG	存儲溫度	-40~+150	℃
  Tj	工作結溫	-40~+125







  五、T1635的電特性：

  符號	參數	數值	單位
  IGT	門極觸發電流	≤35	mA
  VGT	門極觸發電壓	≤1.3	V
  VGD	門極不觸發電壓	≥0.2
  IH	維持電流	≤35	mA
  IL	擎住電流 I-III	≤50
  	擎住電流 II	≤60
  dVD/dt	斷態電壓臨界上升率	≥500	V/μs
  VTM	通態壓降	≤1.55	V

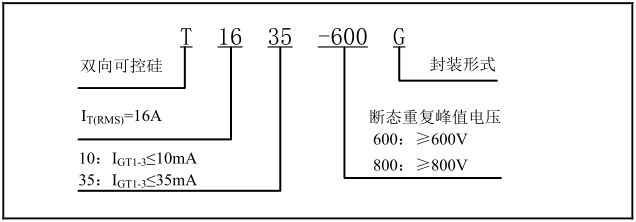

  六、T1635的型號、標識說明：









  七、T1635的封裝外形尺寸：

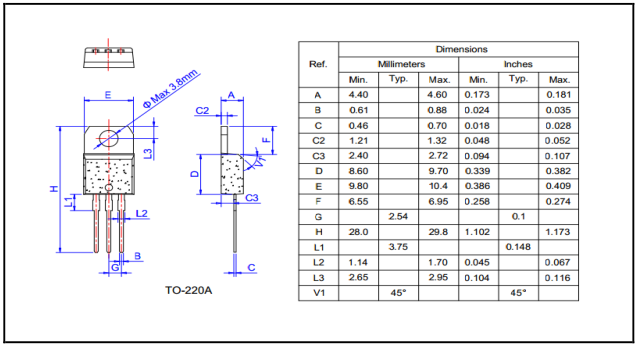

  1、TO-220A：

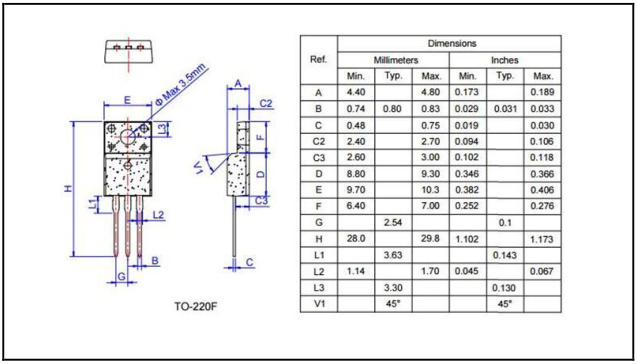

  2、TO-220F：

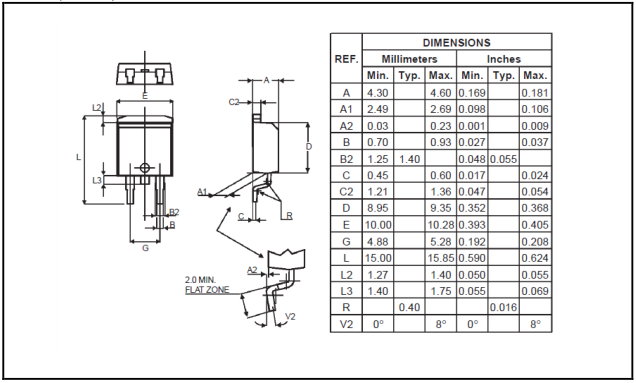

  3、TO-263：









  ---
