Z00607 TO-92 0.8A 四象限雙向可控硅 晶閘管

• 來源：宇芯電子 更新時間：2020-03-21 11:45:26點擊：6次

•


  Z00607 TO-92 0.8A 四象限雙向可控硅 晶閘管




  一、Z00607的腳位圖：









  二、Z00607的特點：

  • NPNPN 五層結構的硅雙向器件

  • P 型對通擴散隔離

  • 臺面玻璃鈍化工藝

  • 背面多層金屬電極

  • 符合 RoHS 規范

  • 封裝形式：TO-92







  三、Z00607的應用：

  • 加熱控制器

  • 彩燈控制器

  • 電飯煲

  • 燃?xì)恻c(diǎn)火器

  • 電風扇調速器等...








  四、Z00607的極限參數(T_CASE=25℃)：

  符號	參數	數值	單位
  VDRM/VRRM	斷態重復峰值電壓	600/800	V
  IT(RMS)	通態均方根電流	0.8	A
  ITSM	通態不重復浪涌電流	9	A
  I2t	I2t 值	0.45	A2s
  dIT/dt	通態電流臨界上升率	20	A/μs
  IGM	門極峰值電流	1	A
  PG(AV)	門極平均功率	0.1	W
  TSTG	存儲溫度	-40~+150	℃
  Tj	工作結溫	-40~+110	℃







  五、Z00607的電特性：

  符號	參數	數值	單位
  IGT	門極觸發電流 I-II-III	5	mA
  	門極觸發電流 IV	7
  VGT	門極觸發電壓	1.3	V
  VGD	門極不觸發電壓	0.2
  IH	維持電流	5	mA
  IL	擎住電流 I-III-IV	10
  	擎住電流 II	15
  dVD/dt	斷態電壓臨界上升率	10	V/μs
  VTM	通態壓降	1.55	V







  六、Z00607的熱阻：

  符號	參數	數值	單位
  Rth(j-c)	結到管殼的熱阻(AC)	60	℃/W
  Rth()	結到環境的熱阻	150

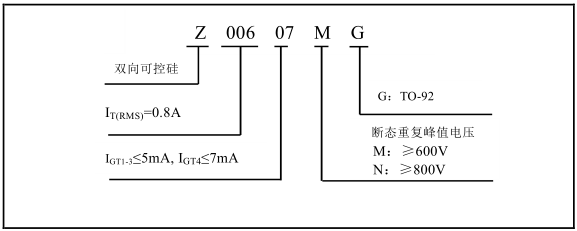

  七、Z00607的型號、標識說明：

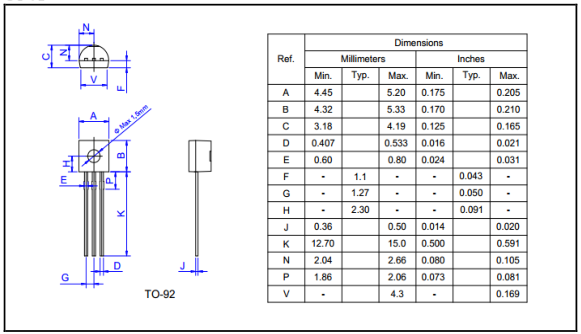

  八、Z00607的封裝外形尺寸：









  ---
